流化床主物质炭活化包覆工艺详细介绍

两种主流工艺路线：

1）先包覆→炭化→活化（主流）：主物质流化，包覆碳前驱体，炭化成炭壳，活化调控孔道；

2）先活化→再炭包覆：基体先活化造孔，再表面沉积炭层，修饰孔口、调控表面官能团。

一、基本原理

1. 流态化原理：惰性载气（N₂/Ar）自底部气体分布板通入，流速高于最小流化速度，主物质颗粒悬浮翻滚，颗粒之间持续碰撞混合，床层温度、气氛高度均匀，每一颗颗粒都充分暴露于反应气氛，保障包覆层厚度均匀，避免局部过厚、漏包问题。
2. 炭包覆机理
   • 气相 FB‑CVD 包覆：碳源气体（乙炔、甲烷、丙烯）高温热解，裂解炭沉积在流化颗粒表面，形成无定形 / 石墨化炭壳，炭层厚度由温度、碳源分压、停留时间控制。
   • 液相喷雾包覆：沥青、酚醛树脂、蔗糖等碳前驱体制成溶液，雾化喷入流化床，液滴均匀附着颗粒表面，流化干燥后形成有机前驱体壳层，后续高温炭化转化为炭层。
3. 活化机理：包覆完成后，通入活化介质（水蒸气、CO₂，极少用 KOH 气相），高温下碳与活化气体发生气固反应：/(/ce{C + H_{2}O(g) = CO + H_{2}}/)、/(/ce{C + CO_{2}=2CO}/)，刻蚀炭层，生成大量微孔、介孔；可调控活化程度，实现 “壳层开孔，内核保留”，既保留包覆层的导电、防护作用，又提供离子传输孔隙。

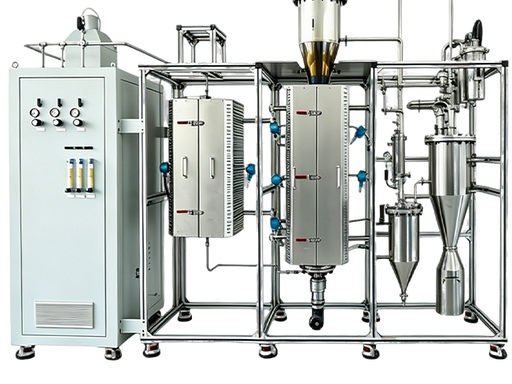

二、系统设备组成

1. 流化床本体：筒体、气体分布板（锥形风帽，防止死床）、导流筒、挡板，材质常用 310S 耐高温不锈钢；粒径适用 D50：2‑1000 μm，过小颗粒易夹带飞灰，过大难以流化。
2. 供气系统：惰性流化气、碳源气体、活化气体（水蒸气 / CO₂），带预热管路；水蒸气需要过热，避免带入液态水。
3. 供给单元：气相工艺配质量流量控制器；液相喷雾工艺配高压雾化喷嘴（底喷最常用），输送碳前驱体溶液。
4. 加热系统：分段控温，包覆段、炭化段、活化段独立温控，最高使用温度 800‑1050 ℃。
5. 分离与后处理：旋风分离器 + 金属过滤器捕集飞灰；产物惰性气氛下冷却，防止高温氧化；尾气进行焦油裂解、余热回收。

三、完整工艺流程（先包覆‑炭化‑活化一体化，间歇式）

步骤 1：进料与流化建立

步骤 2：炭前驱体包覆

• 气相 CVD 路线：升温至 600‑850 ℃，通入乙炔 / 甲烷，控制碳源浓度，在颗粒表面逐步沉积炭层；炭层厚度一般几十 nm‑几百 nm。
• 液相喷雾路线：床温 80‑140 ℃，雾化喷射沥青 / 酚醛树脂溶液，颗粒翻滚，液滴均匀涂覆颗粒表面，同步流化干燥，溶剂挥发，得到带有机前驱体壳的颗粒，包覆层厚度由喷雾量、喷雾时长控制。

步骤 3：炭化处理

步骤 4：高温活化（核心）

• 水蒸气活化：反应速率快，适合造介孔；
• CO₂活化：反应温和，以微孔为主，活化可控性更好。

关键：活化只适度刻蚀外层炭包覆层，不完全烧穿，保留连续炭壳；活化时间、温度、活化气分压决定比表面积与孔径分布。

步骤 5：惰性冷却出料

连续式流化床：分为包覆段、炭化段、活化段，颗粒依靠气流输送依次经过各反应区，连续进料连续出料，适合工业化量产。

四、关键工艺参数与影响

五、工艺优缺点

✅优点

1. 包覆均匀性优异：每一颗颗粒持续翻滚，相比回转炉、固定床，颗粒表面炭层厚度偏差小，核壳一致性高，适合粉体批量改性。
2. 工艺集成度高：同一设备可完成包覆、炭化、活化，减少物料转移，降低粉体二次团聚。
3. 孔道可控：通过活化温度、时间、活化气种类精准调控微孔‑介孔分级孔结构，适配电容、催化、吸附不同需求。
4. 可间歇也可连续放大，适合从小试、中试到工业量产。
5. 气固接触效率高，传热传质好，床层整体温度均匀，无局部热点。

❌缺点

1. 粒度限制：超细纳米颗粒极易被气流夹带飞损；大颗粒难以流化，适宜 D50 约 2‑500 μm 粉体。
2. 工艺耦合复杂：流化状态、包覆沉积、活化刻蚀互相耦合，工艺窗口窄；活化过度会把炭包覆层烧蚀破坏，失去包覆效果。
3. 气相 CVD 工艺碳源容易产生气相炭黑，造成产物杂质；液相喷雾容易出现颗粒粘连结块。
4. 高温活化对设备材质要求高，需要耐高温抗腐蚀（水蒸气、CO），设备投资较高。

六、典型应用场景

1. 锂电池硅碳负极：氧化亚硅 / 硅基颗粒流化床 CVD 炭包覆，适度活化，构建导电炭壳，缓解硅体积膨胀，同时造孔适配锂离子传输。
2. 超级电容电容炭：基体炭颗粒沥青 / 树脂喷雾包覆，炭化‑CO₂活化，制备高振实密度分级孔电容炭，解决普通活性炭振实密度低的痛点。
3. 催化载体材料：氧化物基体炭包覆后活化，得到多孔炭壳包裹催化剂颗粒，提供丰富孔道，提升分散性与稳定性。
4. 钠离子电池硬碳改性：基体颗粒表面炭包覆活化，调控闭孔 / 开孔比例，提高首次库伦效率。

七、与传统固定床、回转炉对比

1. 固定床：颗粒静止，颗粒间受热气氛不均，包覆层厚薄差异大，只能小批量；
2. 回转炉：颗粒依靠筒体转动翻滚，颗粒混合程度弱，包覆均匀性弱于流化床，不适合高精度炭包覆活化；
3. 流化床：颗粒沸腾悬浮，单颗粒反应环境一致，包覆活化一体化，适合粉体高精度改性，但对粒度、流场控制要求高。
