高温抗碱炉（常简称抗碱炉、耐火材料抗碱试验炉），是依据国标 GB/T 14983-2008《耐火材料抗碱性试验方法》 设计的专用高温电炉，属于材料腐蚀评价类试验设备。
要适用试样
高铝质、粘土质、碳化硅、刚玉、镁质、Sialon 复相等工业耐火材料、浇注料、预制件。
常规设计参数
常用使用温度：1100～1300℃；分为卧式管式抗碱炉、箱式抗碱炉两大类。

1200度抗碱炉

耐火材料高温抗碱炉是根据耐火材料抗碱性试验方法标准（GB/T14983-2008）中的“方法1碱蒸汽法"而制造，炉体内采用多种高级耐火材料制成，保温性能良好，节能明显。

本高温抗碱试验炉温度控制部分为采用智能温控仪表，应用了模糊控制技术，控温准确可靠；采用触摸屏操作温控，操作更加直观便捷。

试验原理：

1）、适用于耐火材料抗碱性的测定，包括方法的原理、设备、试样、试验程序、结果评定及试验报告。

2）、在1100℃温度下，碳酸钾（K2CO3）与木炭反应生成碱蒸气，对耐火材料试样发生侵蚀作用，生成新的碱金属的硅酸盐和碳酸岩化合物，使材料性能发生变化。

主体结构组成
炉壳→多层梯度保温层→密闭反应炉管 / 炉膛内胆、加热元件、密封法兰、气氛进出口、碱源放置区、高精度温控系统、测温热电偶、尾气收集装置。

高温抗碱炉主要技术参数：

电炉型号：STR KJL110-12

电炉结构：管式

设计温度：1200℃

使用温度：1100

炉管尺寸：φ100×250（mm）

炉内压力：-0.095～0.04（MPa）

升温速率：0~15（℃/min）

控温精度：±2℃

设计功率：10KW

设备电源：单相380V  40A 50Hz

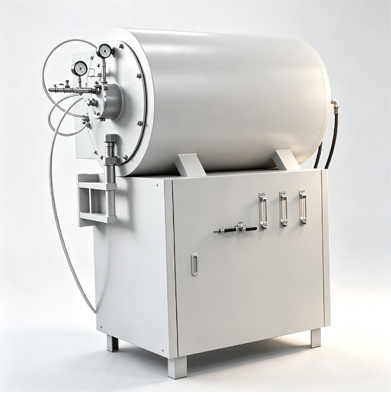

结构特点：

本仪器由炉管密闭腔体、真空压力监测系统、多路可控气路、温控系统模块组成。炉体采用卧式罐结构设计。炉体部分由炉壳、保温层、耐热不锈钢炉管、安装发热体及热电偶等部件。

1）、炉可设计：采用卧式、桶状设计；炉筒选用耐热钢整体卷制，外层漆层使用喷塑高温烘烤工艺。有耐高温，耐氧化，耐酸碱能力。

2）、隔热保温：多层梯度保温系统既保持炉膛1100℃高温，又将外壳表面温度控制在 ≤45 ℃，实现高效节能与安全防护。

3）、抗碱侵蚀炉管：采用310S高温合金管或99刚玉管。炉管作为反应密闭腔体，炉管为整套抗碱试验的反应容器，将试样、碱源封闭在独立密闭空间，隔绝外界空气干扰，同时集中收集高温碱性挥发气体，防止碱蒸气腐蚀炉体保温、发热部件，是实现真空、气氛协同试验的关键结构。

4）、高均匀加热布局

加热元件采用SiC棒加热，沿炉膛周向-轴向多段布置；配合 S 型测温元件，PID调节，恒温区温度均匀性好，控温精度高

5）、多接口压力测控点位

炉管端部集成抽真空口、压力表、真空表监测接口：真空表实时显示炉管内部真空度，压力表监测炉内微正压工况，实现真空置换、气氛保压全过程压力可视化监控。

气路配置两路独立流量控制单元，可分别调控保护气、载碱气体两种介质的通入流量，两路流量独立调节，满足不同碱蒸气浓度、气氛流速的试验变量需求，流量控制精度高，试验重复性好。

6）、炉管两端分别设置专用进气口、出气口，实现单向气流流通，进气通入保护 / 载气，出气统一排出含碱废气，气流单向流动可避免碱性气体滞留腐蚀密封法兰与管路。

7）、独立抽真空管路设计

专用抽真空口独立引出，可外接真空泵完成炉管内空气置换，试验前抽真空排出氧气、水汽，营造纯碱蒸气侵蚀环境；抽真空管路与进气、出气管路相互独立，互不干涉，避免碱气倒灌损坏真空机组。

8)、控制柜

控制柜分触摸屏、主回路两部分。

主回路由交流接触器、可控硅、熔断器及触发板等组成。

温控方式采用智能温控仪表，具有30段可编程PID自整定，自动升温，自动降温。

二、碱侵蚀基础机理（试样损毁原理）

窑内碱源（碳酸钾 K₂CO₃、碳酸钠 Na₂CO₃）高温分解 / 还原产生K₂O、Na₂O 碱蒸气；碱蒸气沿孔隙渗入耐火材料内部，与材料基质中的 SiO₂、Al₂O₃发生固相 / 气相反应：

/(/ce{K2O + Al2O3 + 2SiO2 -> 2KAlSiO4（钾霞石）}/)反应生成物摩尔体积大幅膨胀，在材料内部产生巨大内应力，造成开裂、剥落、疏松粉化，行业俗称碱爆（碱胀破坏）。试验炉本质就是人为加速该腐蚀过程，短时间复现工业窑炉数年的侵蚀效果。

三、高温抗碱炉工作原理

1）加热与温度控制原理

硅碳棒 / 硅钼棒作为发热元件，沿炉膛周向均匀布置；采用PID 智能闭环温控，维持恒温区温度稳定（标准试验恒温 1100℃），保证全域温度均匀，确保各组试样腐蚀条件一致。多层复合保温降低外壁温度，减少能耗与热散失。

2）抗碱腐蚀试验反应原理（碱蒸气法，国标主流方案）

1. 将碱源（碳酸钾）与木炭一同放置在密闭炉管底部；

2. 升温至设定温度，木炭弱还原气氛促使碳酸钾分解挥发，持续生成稳定浓度钾碱蒸气；

3. 待测耐火试样悬挂 / 放置在碱蒸气扩散通道内，在恒定温度、恒定碱分压环境下保温规定时长；

4. 碱蒸气持续与试样表面及内部孔隙发生高温化学反应，完成加速侵蚀试验；

5. 试验结束随炉冷却取出试样，通过外观、强度变化、质量变化、显微结构判定抗碱等级。

可选配套方式：

• 埋碳熔碱法：试样直接埋入熔融碱盐，模拟熔融碱液侵蚀；

• 气氛调控模式：通入氮气 / 氩气，控制氧分压，模拟还原 / 氧化工况。

3）【设备自身抗碱保护原理】重点

炉体如何避免被碱蒸气腐蚀：采用独立密闭炉管（99 刚玉管 / 310S 耐热合金管）作为第一道屏障；碱蒸气被封闭在炉管内部，无法接触外侧保温纤维与加热元件；炉管两端法兰加石墨垫密封，配套简易尾气吸收装置，避免碱性气体外泄腐蚀设备。

四、试验结果判定逻辑

试验完成后对比试样试验前后：

1. 外观：有无开裂、剥落、粉化、鼓胀；

2. 物理指标：常温强度、质量变化率、体积膨胀率；

3. 微观：电镜观察反应层厚度、物相变化；综合评价材料抗碱性优良 / 一般 / 较差。

五、主要应用领域

1. 耐火材料厂：新品配方研发、出厂质量检测；

2. 建材研究院、第三方检测机构；

3. 水泥、玻璃、固废焚烧、煤化工企业：窑炉内衬耐火材料选型验证。

高温抗碱炉又称耐火材料抗碱性试验炉，STR KJL110-12高温抗碱炉为洛阳赛特瑞抗碱试验炉，严格遵循GB/T 14983-2008 耐火材料抗碱性试验方法设计制造，是耐火材料实验室专用高温腐蚀检测设备。设备用于模拟水泥窑、玻璃熔窑、垃圾焚烧炉、煤化工窑炉内高温碱蒸气腐蚀工况，快速检测高铝砖、浇注料、碳化硅、刚玉制品等耐火材料抵抗钾、钠碱金属侵蚀、抗碱胀剥落性能，广泛应用于耐火材料生产企业、科研院所、第三方质检机构开展配方研发与来料性能检测。高温抗碱炉采用密闭管式炉膛结构，搭配硅碳棒 / 硅钼棒加热系统与高精度 PID 温控模块，通过碱蒸气法、埋碳法实现加速腐蚀试验；试验过程中碱源高温分解形成稳定碱蒸气，渗入耐火材料内部发生固相化学反应，模拟工业长期碱蚀造成的开裂、粉化现象，试验完成后依据试样外观、体积变化、强度指标综合判定材料抗碱等级。密闭耐碱炉管隔离腐蚀性碱蒸气，保护加热元件与保温层，设备运行稳定、温场均匀，保障抗碱试验数据重复性与可靠性。

补偿导线 高温炉 固态电解质箱式气氛烧结炉 钠电正极层状氧化物箱式气氛炉 1600℃真空脱脂炉
